Các lỗi thường gặp trên module LED

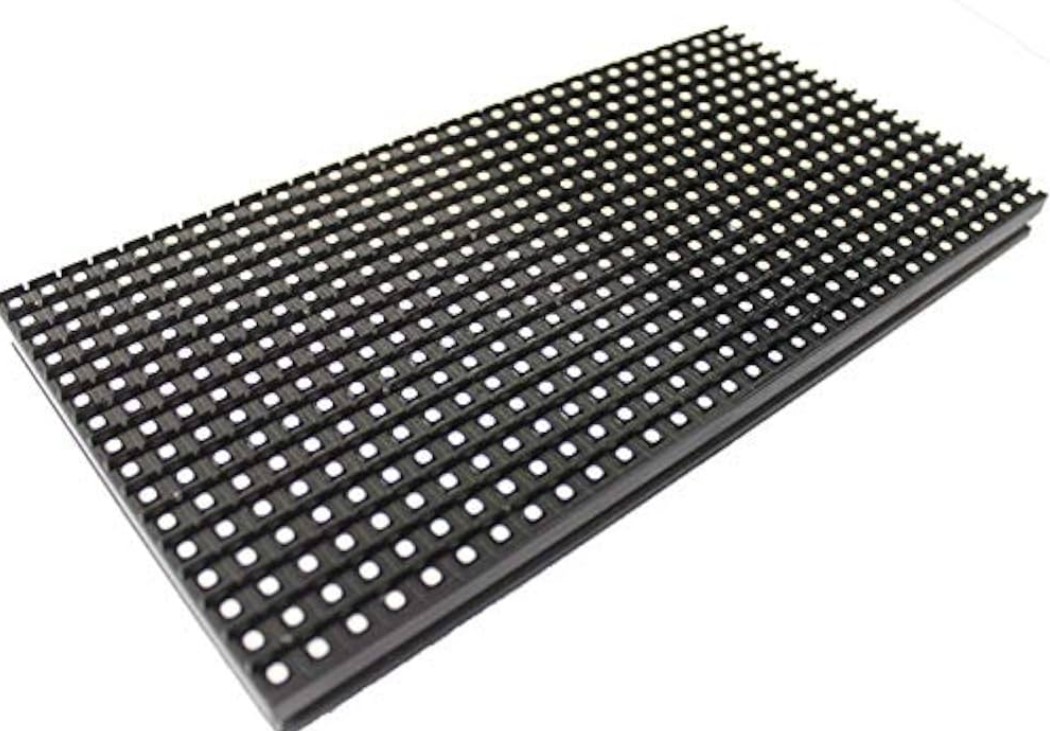

Module LED là bộ phận trực tiếp tạo ra hình ảnh và màu sắc trên màn hình LED. Trong quá trình vận hành, module có thể gặp nhiều sự cố như điểm ảnh chết, sai màu, nhấp nháy, mất nguồn, nhiễu tín hiệu hoặc quá nhiệt.

Nhận biết đúng dấu hiệu và xác định nguyên nhân trước khi thay linh kiện giúp rút ngắn thời gian xử lý, hạn chế thay module không cần thiết và duy trì độ ổn định của toàn bộ màn hình. Dưới đây là những lỗi module LED thường gặp cùng cách kiểm tra và khắc phục.

1. Lỗi điểm ảnh chết và điểm ảnh sáng bất thường

Nguyên nhân: Điểm ảnh chết (dead pixel) là tình trạng một hoặc nhiều bóng LED trên module không phát sáng, tạo thành các đốm tối trên màn hình. Nguyên nhân có thể đến từ bóng LED hỏng, mối hàn giữa bóng LED và PCB bị lỗi, va đập trong quá trình vận chuyển hoặc linh kiện xuống cấp sau thời gian dài sử dụng.

Ngược lại, điểm ảnh sáng bất thường (hot pixel) là bóng LED sáng liên tục hoặc hiển thị sai màu dù nội dung trên màn hình đã thay đổi. Trường hợp này có thể liên quan đến bóng LED, IC điều khiển hoặc đường mạch trên PCB.

Dấu hiệu nhận biết: Cách đơn giản là lần lượt cho màn hình hiển thị các màu đỏ, xanh lá, xanh dương, trắng và đen. Những điểm không sáng hoặc không đổi màu sẽ dễ dàng được phát hiện.

Cách xử lý: Nếu chỉ có một vài điểm lỗi, kỹ thuật viên cần kiểm tra bóng LED, mối hàn và đường mạch tại khu vực tương ứng. Với module xuất hiện nhiều điểm chết, sai màu trên diện rộng hoặc PCB đã hư hỏng, thay thế module thường là phương án nhanh và ổn định hơn.

2. Module LED hiển thị sai màu hoặc không đồng đều

Nguyên nhân: Một module có màu khác biệt so với các module xung quanh có thể xuất phát từ cáp tín hiệu tiếp xúc kém, mất một kênh màu, IC điều khiển hoạt động không ổn định, cấu hình quét sai hoặc bóng LED bị lão hóa không đồng đều.

Tình trạng này cũng dễ xuất hiện khi ghép các module thuộc những lô sản xuất khác nhau. Dù có cùng thông số kỹ thuật, đặc tính phát sáng của bóng LED giữa các lô vẫn có thể có sự chênh lệch.

Dấu hiệu nhận biết: Một vùng màn hình có màu ngả xanh, vàng, đỏ hoặc độ sáng khác rõ so với khu vực còn lại. Sai lệch thường dễ quan sát nhất khi hiển thị nền trắng, xám hoặc màu đơn sắc.

Cách xử lý: Trước tiên hãy kiểm tra và cắm lại cáp tín hiệu, sau đó thử đổi cáp với một module đang hoạt động bình thường. Nếu kết nối không có vấn đề, cần kiểm tra cấu hình kiểu quét, thông số màu và khả năng cân chỉnh độ sáng của hệ thống.

Trường hợp màn hình xuất hiện sự khác biệt rõ về cường độ sáng, có thể tham khảo thêm các nguyên nhân khiến độ sáng màn hình LED không đồng đều để khoanh vùng lỗi chính xác hơn.

3. Module nhấp nháy hoặc xuất hiện sọc ngang, sọc dọc

Nguyên nhân: Module nhấp nháy hoặc xuất hiện sọc có thể liên quan đến cáp tín hiệu lỏng, nhiễu đường truyền, cấu hình quét không phù hợp, IC điều khiển lỗi, nguồn cấp không ổn định hoặc card nhận gặp sự cố.

Dấu hiệu nhận biết: Trên module xuất hiện các vạch ngang hoặc dọc, vùng hình ảnh chớp tắt theo chu kỳ hoặc chỉ ổn định ở một số mức độ sáng nhất định. Nếu nhiều module do cùng một card nhận điều khiển đồng thời xuất hiện lỗi, cần ưu tiên kiểm tra card và đường tín hiệu trước.

Cách xử lý: Kiểm tra lần lượt cáp tín hiệu, đầu nối và nguồn điện trước khi can thiệp vào module. Có thể đổi cáp hoặc đổi cổng tín hiệu để xác định lỗi có đi theo thiết bị hay không. Sau đó kiểm tra cấu hình quét, card nhận và IC điều khiển.

Với trường hợp xuất hiện các vạch đứng cố định hoặc lặp lại theo từng vùng, bài viết về nguyên nhân màn hình LED bị sọc dọc và cách khắc phục sẽ giúp phân biệt lỗi từ module với lỗi từ hệ thống truyền tín hiệu.

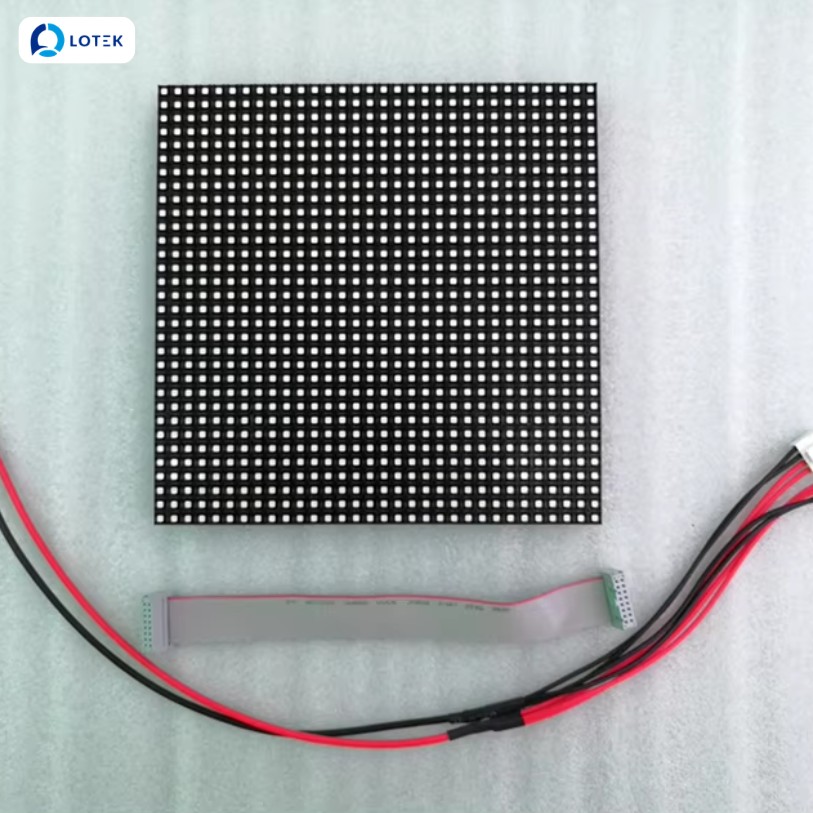

4. Module LED không sáng hoặc mất nguồn

Nguyên nhân: Khi một module hoàn toàn không sáng, nguyên nhân thường nằm ở bộ nguồn, dây cấp điện, đầu nối, đường mạch PCB hoặc tín hiệu điều khiển. Nếu một nhóm nhiều module cùng tắt, cần kiểm tra nguồn cấp chung trước khi kết luận từng module bị hỏng.

Dấu hiệu nhận biết: Module tối hoàn toàn trong khi những khu vực xung quanh vẫn hoạt động. Kỹ thuật viên có thể đo điện áp tại đầu cấp nguồn để xác định module có đang nhận đủ điện áp hay không.

Cách xử lý: Nên kiểm tra theo thứ tự từ ngoài vào trong:

• Kiểm tra bộ nguồn có hoạt động hay không.
• Đo điện áp tại đầu ra nguồn và đầu vào module.
• Kiểm tra dây nguồn, jack kết nối và đầu cắm.
• Kiểm tra PCB nếu module đã được cấp điện nhưng vẫn không hoạt động.

Việc lựa chọn và phân phối nguồn không phù hợp cũng có thể khiến điện áp sụt khi màn hình hoạt động ở tải cao. Có thể xem thêm hướng dẫn về nguồn điện cần thiết cho màn hình LED để hiểu rõ hơn về vấn đề này.

5. Module bị nhiễu hoặc tín hiệu gián đoạn

Nguyên nhân: Hình ảnh nhiễu, chấm sáng ngẫu nhiên hoặc mất tín hiệu chập chờn thường liên quan đến cáp tín hiệu, đầu nối, card nhận, khoảng cách truyền dữ liệu hoặc cấu hình hệ thống.

Trong môi trường có nhiều thiết bị điện công suất lớn, đường tín hiệu bố trí quá gần cáp nguồn cũng có thể làm tăng nguy cơ nhiễu điện từ.

Dấu hiệu nhận biết: Module xuất hiện nhiễu hạt, chớp sáng ngẫu nhiên, hình ảnh bị méo hoặc thỉnh thoảng mất hình rồi tự phục hồi. Nếu lỗi xảy ra trên nhiều module nằm cùng một vùng điều khiển, card nhận và đường truyền tín hiệu là những vị trí nên được kiểm tra sớm.

Cách xử lý: Kiểm tra đầu nối và chất lượng cáp, thử thay dây tín hiệu để loại trừ lỗi vật lý. Đồng thời kiểm tra thứ tự cổng, độ phân giải tải của card nhận và cấu hình phần mềm. Với hệ thống có khoảng cách truyền xa, cần sử dụng giải pháp truyền tín hiệu phù hợp thay vì kéo cáp vượt quá giới hạn khuyến nghị.

6. Module LED quá nhiệt và tản nhiệt kém

Nguyên nhân: Nhiệt độ cao có thể khiến bóng LED nhanh suy giảm độ sáng, thay đổi màu sắc và giảm tuổi thọ linh kiện. Các nguyên nhân thường gặp gồm hệ thống thông gió kém, bụi tích tụ, quạt làm mát không hoạt động hoặc môi trường lắp đặt có nhiệt độ cao.

Dấu hiệu nhận biết: Một khu vực của màn hình nóng hơn rõ rệt so với phần còn lại, độ sáng hoặc màu sắc thay đổi sau khi vận hành lâu, quạt phát tiếng ồn bất thường hoặc luồng gió phía sau màn hình yếu.

Cách xử lý: Làm sạch khe thông gió, kiểm tra quạt và duy trì không gian phía sau màn hình đủ thoáng. Với màn hình lắp trong phòng kín, cần tính toán điều hòa và lưu thông không khí phù hợp với nhiệt lượng do toàn hệ thống tạo ra.

Không nên chỉ tập trung vào nhiệt độ bề mặt module mà cần kiểm tra đồng thời bộ nguồn, card nhận và khu vực phía sau cabinet vì đây cũng là những nguồn phát nhiệt đáng kể.

7. Module hư hỏng do va đập, độ ẩm và môi trường

Nguyên nhân: Module có thể bị hỏng trong quá trình vận chuyển, tháo lắp hoặc bảo trì nếu bề mặt chịu va đập trực tiếp. Bên cạnh đó, độ ẩm cao có thể gây oxy hóa chân linh kiện, còn bụi bẩn tích tụ lâu ngày làm giảm khả năng tản nhiệt.

Đối với module ngoài trời, nước mưa, tia UV, thay đổi nhiệt độ và sự xuống cấp của lớp chống nước là những yếu tố cần đặc biệt chú ý.

Dấu hiệu nhận biết: Bề mặt xuất hiện bóng LED vỡ, xước, module cong hoặc nứt. Với lỗi do ẩm, màn hình có thể hoạt động chập chờn, sai màu, nhấp nháy hoặc xuất hiện dấu hiệu oxy hóa ở đầu nối và PCB.

Cách xử lý: Module lưu kho cần được chống ẩm và chống va đập. Với module nghi bị ẩm, không nên cấp điện ngay khi chưa kiểm tra và xử lý độ ẩm. Bề mặt màn hình cũng cần được vệ sinh bằng dụng cụ phù hợp, tránh phun nước hoặc sử dụng hóa chất có khả năng ăn mòn linh kiện.

Đặc biệt với môi trường có độ ẩm cao hoặc màn hình ngoài trời, nên áp dụng các biện pháp chống ẩm cho màn hình LED ngay từ khâu thiết kế và vận hành thay vì chỉ xử lý sau khi sự cố đã xuất hiện.

8. Quy trình chẩn đoán lỗi module LED

Khi module xuất hiện bất thường, không nên thay module ngay lập tức. Nhiều lỗi hiển thị thực tế bắt nguồn từ nguồn điện, cáp, card nhận hoặc cấu hình phần mềm chứ không phải bản thân module.

Một quy trình kiểm tra cơ bản có thể thực hiện theo thứ tự:

1. Xác định phạm vi lỗi: Một bóng LED, một module, một hàng module hay cả vùng màn hình.
2. Kiểm tra nguồn: Đo điện áp và kiểm tra dây cấp nguồn, jack kết nối.
3. Kiểm tra tín hiệu: Cáp dẹt, dây mạng, cổng card nhận và thứ tự kết nối.
4. Kiểm tra cấu hình: Kiểu quét, độ phân giải tải và thông số module.
5. Đổi chéo thiết bị: Thử cáp, card hoặc module đang hoạt động tốt để khoanh vùng nguyên nhân.
6. Kiểm tra môi trường: Nhiệt độ, độ ẩm, bụi và khả năng thông gió.

Khi nào nên gọi kỹ thuật viên? Nếu nhiều module cùng lỗi, hệ thống có dấu hiệu chập điện, ngấm nước, nguồn quá nhiệt hoặc không xác định được nguyên nhân sau khi kiểm tra kết nối cơ bản, nên dừng việc tự xử lý và để kỹ thuật viên kiểm tra.

Về lâu dài, kiểm tra định kỳ giúp phát hiện đầu nối lỏng, bụi tích tụ, quạt yếu và các dấu hiệu xuống cấp trước khi chúng gây lỗi lớn. Có thể tham khảo quy trình bảo trì và vệ sinh màn hình LED trong nhà để xây dựng lịch kiểm tra phù hợp cho hệ thống.

9. Kết luận

Các lỗi module LED thường gặp gồm điểm ảnh chết, sai màu, sọc ngang dọc, nhấp nháy, mất nguồn, nhiễu tín hiệu, quá nhiệt và hư hỏng do môi trường. Tuy nhiên, dấu hiệu xuất hiện trên module không đồng nghĩa nguyên nhân luôn nằm ở module.

Khi xử lý sự cố, nên kiểm tra theo thứ tự từ nguồn điện, kết nối tín hiệu, cấu hình hệ thống đến card nhận và cuối cùng mới xác định module hoặc linh kiện trên module bị hỏng. Cách kiểm tra có hệ thống giúp hạn chế thay linh kiện không cần thiết và rút ngắn thời gian màn hình phải ngừng hoạt động.

Bên cạnh xử lý lỗi, vệ sinh, kiểm tra kết nối, kiểm soát nhiệt độ và độ ẩm định kỳ vẫn là những biện pháp quan trọng để duy trì màn hình LED hoạt động ổn định và kéo dài tuổi thọ của hệ thống.
