Màn hình LED bị sọc dọc là lỗi khá phổ biến trong quá trình sử dụng, gây ảnh hưởng đến chất lượng hiển thị và trải nghiệm quan sát. Tình trạng này có thể xuất phát từ nhiều nguyên nhân như cáp tín hiệu lỏng, card điều khiển lỗi hoặc module LED gặp sự cố. Việc xác định đúng nguyên nhân sẽ giúp khắc phục nhanh chóng và tránh phát sinh hư hỏng nghiêm trọng hơn.
Mục lục
- Sọc dọc là gì và tại sao nó xuất hiện?
- Các nguyên nhân chính gây ra sọc dọc
- Lỗi driver IC cột – Nguyên nhân số một
- Đường tín hiệu trên bảng mạch bị đứt hoặc chập
- Kết nối cáp dữ liệu giữa các module
- Lỗi chip LED trên cùng một cột
- Vấn đề từ bộ điều khiển trung tâm (Controller)
- Nhiễu tín hiệu và nguồn điện không ổn định
- Các bước kiểm tra và khắc phục từ cơ bản đến nâng cao
- Phòng tránh sọc dọc cho màn hình LED
- Khi nào cần thay thế module LED?

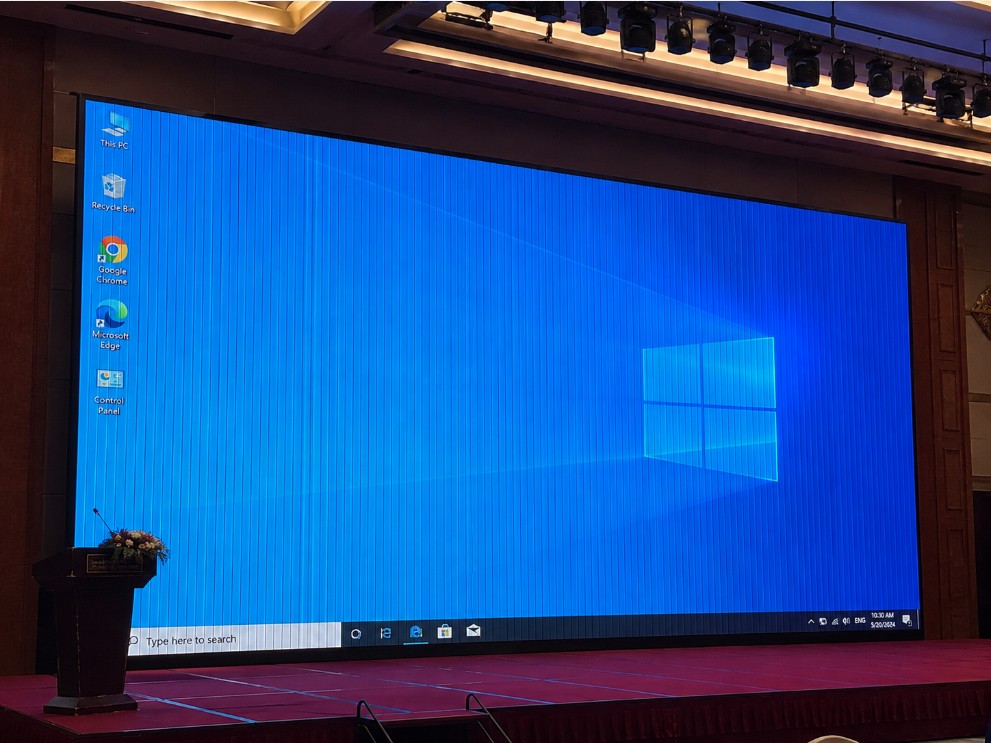

Sọc dọc là gì và tại sao nó xuất hiện?
Sọc dọc trên màn hình LED là những đường thẳng đứng (từ trên xuống dưới) có màu sắc khác thường, có thể là đen, trắng, xanh, đỏ hoặc các màu hỗn hợp. Chúng có thể xuất hiện ở một vị trí cố định hoặc lan rộng, nhấp nháy hoặc tĩnh.
Về bản chất kỹ thuật, màn hình LED hiển thị hình ảnh bằng cách quét theo hàng và cột. Sọc dọc thường phản ánh sự cố ở phần điều khiển cột (column driver) hoặc các đường dữ liệu truyền tín hiệu đến từng cột LED. Điều này có nghĩa là một hoặc nhiều cột không nhận được tín hiệu đúng cách.
So với sọc ngang, sọc dọc thường khó khắc phục hơn vì liên quan đến các đường dữ liệu phức tạp và thường yêu cầu can thiệp sâu vào phần cứng. Tuy nhiên, nhiều trường hợp vẫn có thể giải quyết nếu xác định đúng nguyên nhân.
Các nguyên nhân chính gây ra sọc dọc
Dưới đây là bảng tổng hợp các nguyên nhân phổ biến nhất khiến màn hình LED xuất hiện sọc dọc, giúp bạn có cái nhìn tổng quan trước khi đi sâu vào từng vấn đề cụ thể.
| Nguyên nhân | Mô tả | Mức độ phổ biến |
|---|---|---|
| Lỗi driver IC cột (Column Driver) | IC điều khiển cột bị hỏng hoặc hoạt động không ổn định | Rất phổ biến |
| Đứt hoặc chập đường tín hiệu trên bảng mạch | Các vết đồng trên PCB bị đứt, oxy hóa hoặc chập chờn | Phổ biến |
| Kết nối cáp dữ liệu (ribbon cable) giữa các module | Cáp flat hoặc cáp mạng kết nối giữa các module bị lỏng hoặc hỏng | Phổ biến |
| Lỗi do chip LED bị hỏng trong một cột | Một hoặc nhiều LED trong cùng một cột bị chết hoặc ngắn mạch | Trung bình |
| Vấn đề với bộ điều khiển chính (Controller) | Card điều khiển trung tâm gặp lỗi phần cứng hoặc firmware | Trung bình |
| Nhiễu tín hiệu hoặc nguồn điện không ổn định | Dao động nguồn hoặc nhiễu điện từ ảnh hưởng đến đường tín hiệu cột | Trung bình |
| Lỗi phần mềm hoặc cấu hình sai | Cài đặt sai thông số về số cột, độ rộng xung, hoặc chế độ quét | Ít phổ biến |
| Hỏng hóc do tác động cơ học (va đập, rung lắc) | Màn hình bị va đập mạnh trong quá trình vận chuyển hoặc lắp đặt | Ít phổ biến |
Mỗi nguyên nhân đều có những dấu hiệu nhận biết riêng. Việc xác định chính xác loại sọc (màu sắc, vị trí, tính chất di động) sẽ giúp thu hẹp phạm vi tìm kiếm nguyên nhân một cách nhanh chóng.

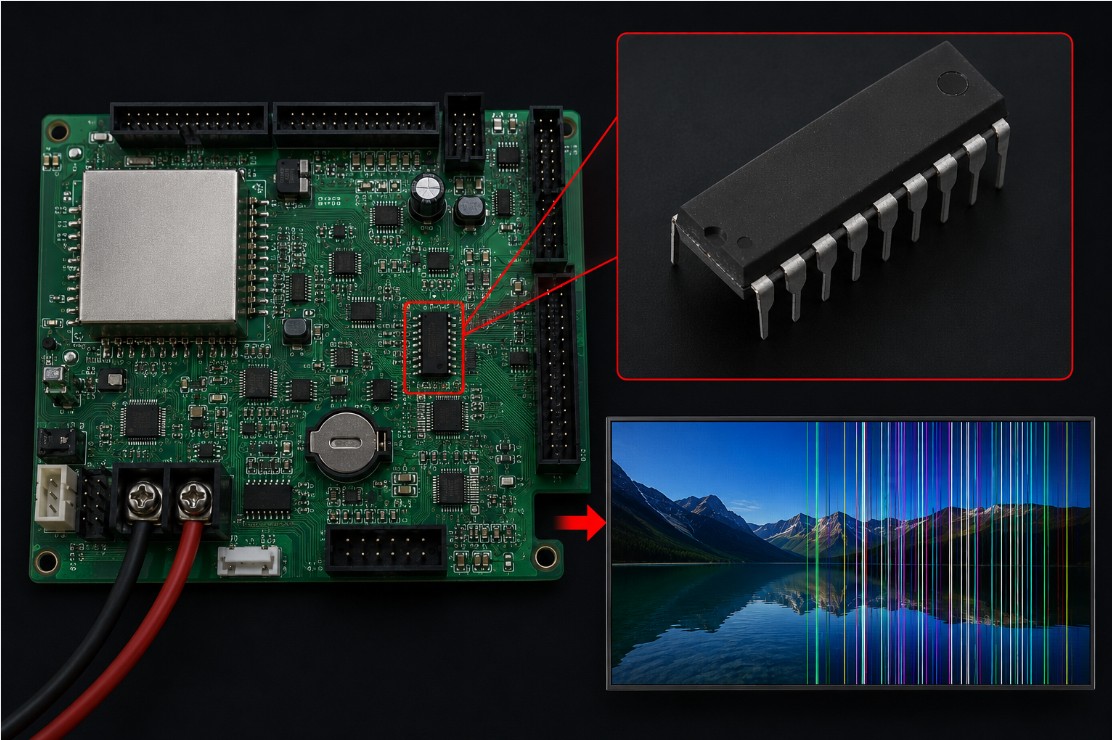

Lỗi driver IC cột – Nguyên nhân số một
Driver IC cột (Column Driver IC) là linh kiện chịu trách nhiệm gửi tín hiệu dữ liệu đến từng cột LED trên module. Khi một driver IC bị hỏng, toàn bộ các cột mà nó điều khiển sẽ không nhận được dữ liệu đúng, dẫn đến sọc dọc với màu sắc cố định hoặc nhấp nháy.
Thông thường, một module LED có nhiều driver IC cột, mỗi IC quản lý một số lượng cột nhất định (ví dụ 16 cột). Nếu một IC bị lỗi, sọc dọc sẽ xuất hiện trên chính xác số cột đó, tạo thành một dải sọc với bề rộng nhất định.
Để xác định, bạn có thể sử dụng chế độ tự kiểm tra (self-test) của màn hình. Khi hiển thị các mẫu màu cơ bản (đỏ, xanh lá, xanh dương), bạn sẽ thấy sọc dọc chỉ xuất hiện ở một số màu nhất định, cho biết driver IC của kênh màu đó bị hỏng.
Nếu xác định là lỗi driver IC cột, giải pháp thường là thay thế module LED mới, vì việc hàn thay từng driver IC trên module yêu cầu thiết bị và kỹ năng chuyên môn cao, dễ làm hỏng các linh kiện xung quanh.
Đường tín hiệu trên bảng mạch bị đứt hoặc chập
Các vết đồng (copper trace) trên bảng mạch PCB của module LED có thể bị đứt do nhiều nguyên nhân: oxy hóa theo thời gian, tác động cơ học, hoặc lỗi sản xuất. Khi một đường tín hiệu của cột bị đứt, tín hiệu không thể đến được các LED trong cột đó, tạo ra sọc dọc tối hoặc sáng.
Trong trường hợp này, sọc dọc thường xuất hiện cố định và không nhấp nháy. Bạn có thể dùng kính lúp và đèn pin để kiểm tra các vết đồng trên module, đặc biệt là ở các điểm gần chân cắm hoặc các điểm hàn.
Nếu phát hiện đường đồng bị đứt, một kỹ thuật viên có thể khắc phục bằng cách hàn một sợi dây nối (jumper wire) để kết nối hai điểm bị đứt. Tuy nhiên, nếu có nhiều đường bị ảnh hưởng, giải pháp thay module vẫn là tối ưu nhất.
Ngoài ra, hiện tượng “chập” do hai đường tín hiệu chạm nhau cũng gây ra sọc dọc, thường là các sọc có màu sắc lạ (không phải đen hoặc trắng) và có thể lan sang các cột bên cạnh.

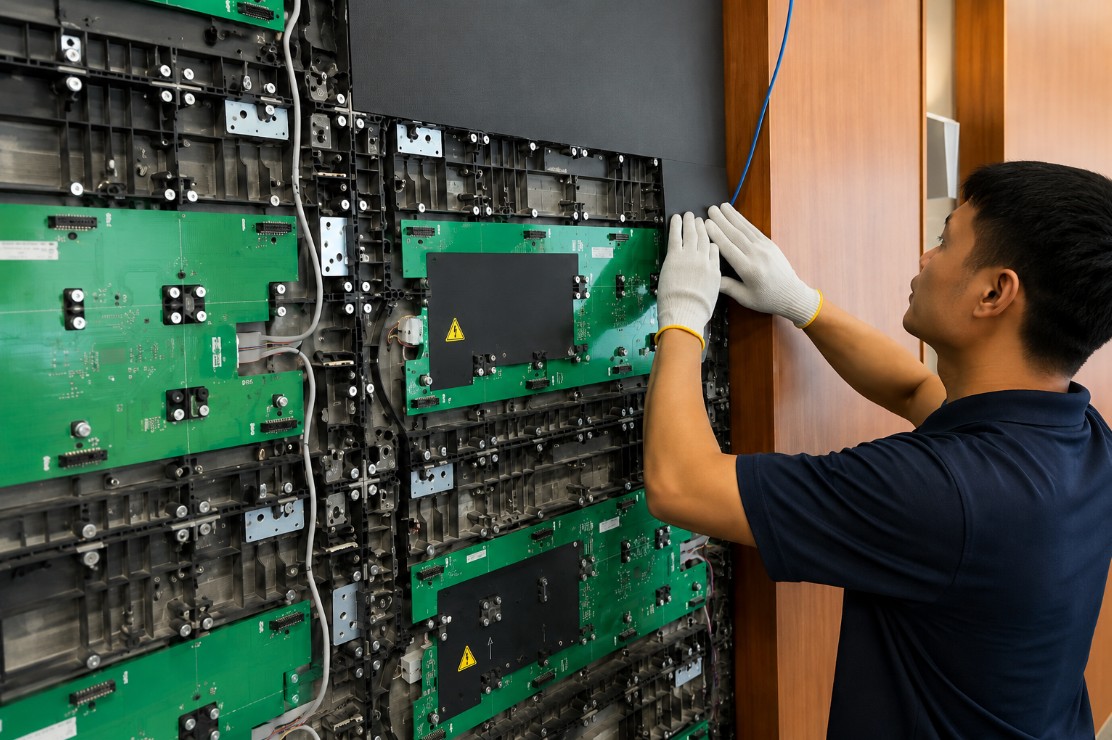

Kết nối cáp dữ liệu giữa các module
Đối với các màn hình LED ghép nối (video wall), cáp dữ liệu (ribbon cable hoặc cáp mạng) kết nối giữa các module đóng vai trò cực kỳ quan trọng. Nếu một cáp kết nối bị lỏng, hỏng, hoặc oxy hóa, tín hiệu dữ liệu cho các cột của module phía sau sẽ bị gián đoạn.
Sọc dọc do nguyên nhân này thường xuất hiện trên toàn bộ một module hoặc một cụm module, và có thể thay đổi khi bạn rung nhẹ hoặc di chuyển cáp. Đây là một dấu hiệu rất đặc trưng để nhận biết.
Hãy kiểm tra kỹ các đầu cắm ribbon cable, đảm bảo chúng được cắm đúng chiều, thẳng hàng và không bị gãy chân. Nếu có thể, hãy thay thử cáp mới để loại trừ khả năng cáp bị đứt bên trong.
Đối với màn hình kết nối qua cáp mạng (Ethernet), hãy kiểm tra tình trạng của cáp và các đầu RJ45. Một sợi cáp bị hỏng có thể gây ra lỗi dữ liệu ở một số cột nhất định, tạo ra sọc dọc với mẫu nhiễu đặc trưng.
Lỗi chip LED trên cùng một cột
Mặc dù hiếm gặp hơn, nhưng hiện tượng sọc dọc có thể do một hoặc nhiều chip LED (bóng LED) trong cùng một cột bị hỏng. Khi một LED bị ngắn mạch, nó có thể kéo dòng điện, làm sụt áp trên toàn bộ cột và gây ra sọc sáng hoặc tối.
Trong trường hợp này, sọc dọc thường không kéo dài suốt chiều cao của màn hình, mà chỉ xuất hiện ở một đoạn nhất định, nơi có các LED bị hỏng. Nó có thể là một vệt sáng bất thường hoặc một vệt tối.
Bạn có thể phát hiện bằng cách quan sát kỹ bề mặt màn hình, đặc biệt là các khu vực có sọc. Nếu sọc chỉ xuất hiện ở một vài dòng LED, rất có thể đó là lỗi của chính các LED đó.
Việc sửa chữa trong trường hợp này yêu cầu thay thế các LED bị hỏng bằng máy hàn xung nhiệt chuyên dụng, một công việc tương đối phức tạp và thường được thực hiện tại các trung tâm bảo hành.

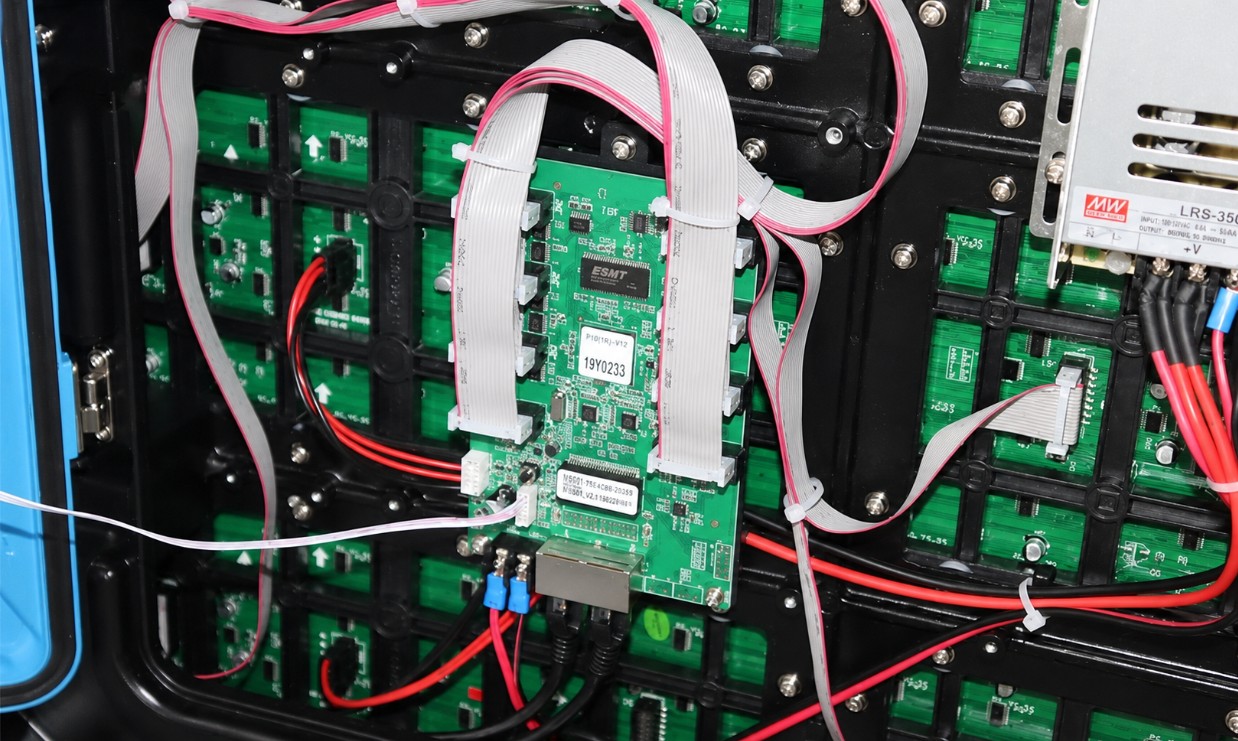

Vấn đề từ bộ điều khiển trung tâm (Controller)
Bộ điều khiển trung tâm (sending card hoặc controller) là bộ phận nhận tín hiệu đầu vào và chuyển đổi thành tín hiệu dữ liệu cho các module. Nếu controller gặp lỗi, nó có thể gửi tín hiệu sai cho một số cột nhất định, dẫn đến sọc dọc.
Trong trường hợp này, sọc dọc thường xuất hiện đồng loạt trên nhiều module và có thể thay đổi khi bạn thay đổi nội dung hiển thị. Bạn có thể thử kết nối màn hình với một nguồn tín hiệu khác hoặc thay thế controller bằng một cái khác để kiểm tra.
Đôi khi, lỗi controller có thể do firmware bị lỗi. Việc cập nhật firmware mới nhất hoặc reset về cài đặt gốc có thể giải quyết vấn đề.
Nếu controller bị hỏng phần cứng, bạn sẽ cần thay thế nó. Đây là một linh kiện khá đắt tiền, nhưng việc thay thế thường đơn giản hơn so với việc sửa chữa module LED.
Nhiễu tín hiệu và nguồn điện không ổn định
Nguồn điện cấp cho màn hình LED và tín hiệu dữ liệu có thể bị ảnh hưởng bởi nhiễu từ các thiết bị điện khác (máy biến áp, động cơ, đèn huỳnh quang). Nhiễu này có thể làm méo tín hiệu trên các đường cột, tạo ra sọc dọc nhấp nháy.
Sọc dọc do nhiễu thường xuất hiện ngẫu nhiên, không cố định, và có thể kèm theo hiện tượng nhấp nháy toàn bộ màn hình. Bạn có thể thử sử dụng bộ lọc nguồn (power line filter) hoặc di chuyển màn hình xa các nguồn gây nhiễu.
Đảm bảo hệ thống điện của bạn được nối đất (grounding) tốt. Một hệ thống không tiếp đất có thể tạo ra điện thế nổi, gây nhiễu nghiêm trọng cho cả tín hiệu video và nguồn cấp cho các driver IC.
Ngoài ra, hãy kiểm tra các kết nối nguồn cho từng module. Nếu nguồn cấp cho một module không ổn định, nó có thể ảnh hưởng đến hoạt động của các driver IC cột trên module đó, gây ra sọc dọc.
Các bước kiểm tra và khắc phục từ cơ bản đến nâng cao
Dưới đây là các bước cụ thể bạn có thể thực hiện để chẩn đoán và khắc phục hiện tượng sọc dọc trên màn hình LED.
- Bước 1: Kiểm tra kết nối – Tắt nguồn, kiểm tra và cắm lại tất cả các cáp tín hiệu và cáp nguồn. Đảm bảo các đầu cắm chắc chắn, không bị oxy hóa.
- Bước 2: Kiểm tra nguồn cấp – Đo điện áp cấp cho module LED, đảm bảo ổn định và đúng giá trị yêu cầu (thường 5V hoặc 12V).
- Bước 3: Sử dụng chế độ self-test – Kích hoạt chức năng tự kiểm tra có sẵn trên màn hình hoặc controller để xác định module bị lỗi.
- Bước 4: Đổi vị trí module – Hoán đổi module bị lỗi với module khác để xác định xem lỗi có di chuyển theo module hay không. Nếu có, module đó bị hỏng; nếu không, vấn đề nằm ở đường cáp hoặc bộ điều khiển.
- Bước 5: Kiểm tra driver IC – Nếu bạn có kiến thức và thiết bị, có thể kiểm tra các driver IC cột bằng đồng hồ vạn năng hoặc thay thế thử.
- Bước 6: Cập nhật firmware – Đảm bảo firmware cho controller và các module đều là phiên bản mới nhất.
- Bước 7: Gọi kỹ thuật viên – Nếu các bước trên không giải quyết được, hãy nhờ đến sự trợ giúp của chuyên gia để tránh làm hỏng thêm thiết bị.
Phòng tránh sọc dọc cho màn hình LED
Phòng bệnh luôn tốt hơn chữa bệnh. Dưới đây là một số lời khuyên để giảm thiểu nguy cơ màn hình LED của bạn gặp lỗi sọc dọc.
- Lắp đặt đúng kỹ thuật: Đảm bảo các module được gắn chặt, không bị vênh, và các cáp được đi dây gọn gàng, tránh bị căng hoặc gập quá mức.
- Sử dụng nguồn điện ổn định: Lắp đặt bộ ổn áp và bộ lọc nhiễu cho hệ thống điện cấp cho màn hình.
- Kiểm soát môi trường: Duy trì nhiệt độ và độ ẩm trong ngưỡng cho phép (thường 20-30°C, độ ẩm < 80%).
- Bảo trì định kỳ: Vệ sinh bụi bẩn trên các module và các điểm kết nối, kiểm tra các mối hàn và cáp ít nhất mỗi 6 tháng.
- Sử dụng vật tư chất lượng: Đầu tư vào cáp tín hiệu, nguồn điện, và module của các thương hiệu uy tín.
- Tránh va đập: Bảo vệ màn hình khỏi các tác động cơ học trong quá trình vận hành và bảo trì.
Tìm hiểu: Cần bao nhiêu thời gian để lắp xong một màn LED?
Khi nào cần thay thế module LED?
Quyết định thay thế module LED thường dựa trên một số yếu tố: chi phí sửa chữa so với giá module mới, tần suất hỏng hóc, và yêu cầu về chất lượng hiển thị.
Nếu module đã cũ và xuất hiện nhiều lỗi khác nhau (không chỉ sọc dọc), việc thay mới sẽ kinh tế và đảm bảo hiệu suất hơn. Ngược lại, nếu chỉ một hoặc vài module bị lỗi, và chúng có thể được sửa chữa với chi phí thấp, hãy cân nhắc sửa chữa.
Lưu ý rằng đối với các màn hình LED ngoài trời, việc thay thế module cần đảm bảo độ kín khít và khả năng chống nước tương đương với module cũ (IP65 trở lên).
Khi thay module mới, hãy đảm bảo nó có cùng thông số kỹ thuật (pixel pitch, màu sắc, độ sáng, tần số quét) với các module khác để tránh sự không đồng đều về hình ảnh.
