Những lưu ý khi lắp màn hình trong cabin thang máy

Mở đầu

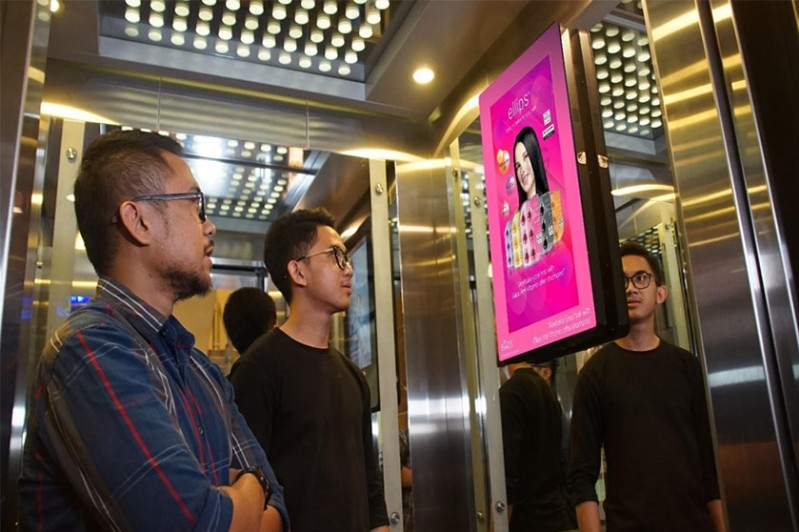

Việc lắp đặt màn hình trong thang máy nếu không tuân thủ các tiêu chuẩn kỹ thuật khắt khe sẽ rất dễ dẫn đến hỏng hóc panel, nhiễu tín hiệu hoặc thậm chí gây mất an toàn cháy nổ. Bài viết dưới đây sẽ phân tích chuyên sâu các lưu ý cốt lõi khi lắp đặt màn hình LCD cabin thang máy, giúp chủ đầu tư và đơn vị kỹ thuật tối ưu hóa chi phí, đảm bảo độ bền thiết bị và duy trì hiệu suất truyền thông dài lâu.

1. Khảo sát cấu trúc cabin và lựa chọn kích thước màn hình phù hợp

Trước khi bắt tay vào khoan đục hay đi dây, việc thấu hiểu cấu trúc cơ học của cabin thang máy là bước bắt buộc để định hình phương án lắp đặt tối ưu.

1.1. Tỷ lệ không gian và kích thước hiển thị

Cabin thang máy có diện tích rất giới hạn, do đó kích thước màn hình phải được tính toán dựa trên khoảng cách từ mắt người xem đến bề mặt hiển thị (thường dao động từ 0.5m đến 1.5m). Lựa chọn màn hình quá lớn sẽ gây cảm giác ngột ngạt, nhức mắt cho hành khách; ngược lại, màn hình quá nhỏ sẽ làm giảm hiệu quả truyền tải thông điệp quảng cáo.

• Thang máy chung cư/văn phòng nhỏ (Tải trọng < 800kg): Phù hợp với màn hình LCD kích thước từ 19 inch đến 22 inch.
• Thang máy trung tâm thương mại/khách sạn (Tải trọng > 1000kg): Có thể cân nhắc các dòng màn hình từ 26 inch đến 32 inch (thường là dạng màn hình thả trần hoặc lắp vách hông lớn).

1.2. Trọng tải và độ dày của màn hình LCD chuyên dụng

Vách cabin thang máy cấu tạo từ các tấm inox (inox gương, inox sọc nhuyễn) có độ dày giới hạn. Khi lắp đặt, tổng trọng lượng của màn hình và khung chịu lực (bracket) không được vượt quá giới hạn chịu tải cục bộ của vách thang. Ngoài ra, xu hướng hiện nay luôn khuyến khích người dùng chọn các dòng màn hình LCD Digital Signage chuyên dụng siêu mỏng (Slim Bezel). Thiết bị này không chỉ tăng tính thẩm mỹ sang trọng mà còn giảm thiểu việc chiếm dụng không gian, tránh việc hành khách vô tình va quệt hành lý, xe đẩy vào màn hình trong quá trình di chuyển.

2. Giải pháp chống rung lắc cơ học và gia cố khung định vị

Khác biệt lớn nhất giữa màn hình lắp tại sảnh tòa nhà và màn hình trong cabin thang máy chính là hệ số gia tốc và lực quán tính. Thang máy liên tục khởi động, tăng tốc, giảm tốc và dừng tầng, tạo ra các rung động cơ học liên tục lên bo mạch vi mạch.

2.1. Thiết kế khung treo chịu lực chuyên dụng (Heavy-duty Bracket)

Tuyệt đối không sử dụng các loại giá treo tivi dân dụng thông thường cho cabin thang máy. Khung định vị màn hình phải là dòng chuyên dụng, được dập khuôn bằng thép chống rỉ tĩnh điện có độ dày từ 1.5mm – 2mm. Khung phải có cơ chế ngàm sập chắc chắn và vít cố định an toàn ở hai đầu để khóa chặt màn hình vào vách inox, triệt tiêu hoàn toàn tình trạng xê dịch do lực quán tính đứng và ngang.

2.2. Kỹ thuật đệm đắp giảm chấn (Anti-vibration Padding)

Để bảo vệ các linh kiện điện tử nhạy cảm như tụ nguồn, IC driver và đèn nền LED bên trong tấm nền LCD, kỹ thuật viên bắt buộc phải dán một lớp cao su non hoặc mút xốp chất lượng cao (độ dày 3mm – 5mm) vào mặt tiếp xúc giữa khung thép và vách thang máy. Lớp đệm này đóng vai trò như một hệ thống “giảm xóc”, hấp thụ các dao động tần số cao phát ra từ cáp tời và bộ truyền động cửa thang máy, từ đó ngăn ngừa lỗi lỏng chân chip hoặc nứt mạch in (PCB).

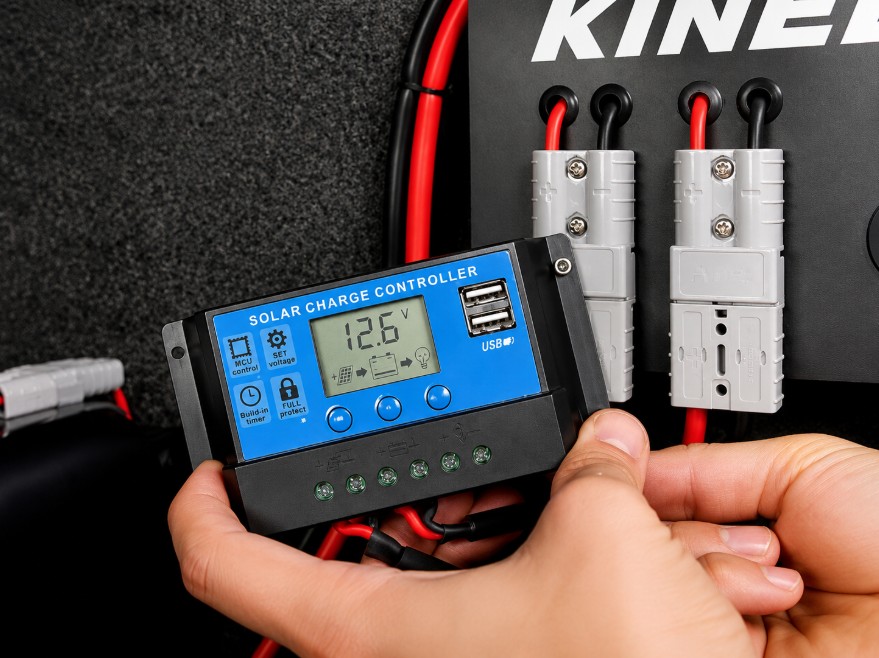

3. Hệ thống cấp nguồn điện an toàn và xử lý nhiễu tín hiệu

Nguồn điện trong thang máy là “môi trường” cực kỳ phức tạp do phải chia sẻ dòng điện với động cơ biến tần, hệ thống đèn chiếu sáng và quạt thông gió của thang.

3.1. Trích xuất nguồn điện ổn định từ nóc cabin (Top Control Box)

Nguồn điện cấp cho màn hình LCD phải được lấy từ nguồn điện chiếu sáng của cabin (thường là nguồn AC 220V ổn định), tuyệt đối không đấu nối chung với nguồn động lực của biến tần cửa thang máy để tránh hiện tượng sụt áp đột ngột khi cửa đóng/mở. Kỹ thuật viên bắt buộc phải lắp đặt thêm một bộ ngắt mạch tự động nhỏ (Aptomat mini) hoặc cầu chì bảo vệ riêng cho hệ thống hiển thị. Để hiểu rõ hơn về yêu cầu điện năng cho các thiết bị hiển thị, bạn có thể tham khảo bài viết Màn hình LED cần nguồn điện thế nào?.

3.2. Sử dụng bộ lọc nguồn và chống xung điện (Surge Protector)

Mỗi khi động cơ thang máy khởi động, một lượng xung điện từ cao tần (voltage spikes) có thể dội ngược lại hệ thống điện cabin. Nếu không có biện pháp bảo vệ, các linh kiện bán dẫn trên bo nguồn LCD sẽ bị lão hóa nhanh chóng, dẫn đến lỗi màn hình chớp tắt liên tục hoặc cháy nguồn. Giải pháp tối ưu là tích hợp một bộ lọc nhiễu EMI và bộ chống xung điện chuyên dụng trước khi dòng điện đi vào adapter của màn hình.

3.3. Đi dây tín hiệu dọc theo cáp động (Traveling Cable)

Đối với các màn hình LCD quản lý nội dung tập trung qua mạng LAN (không dùng thẻ nhớ cục bộ), việc truyền tín hiệu từ phòng máy xuống cabin là một bài toán hóc búa. Dây mạng Cat5e/Cat6 thông thường nếu thả tự do sẽ bị đứt gãy ngay lập tức.

• Giải pháp chuẩn kỹ thuật: Luồn dây tín hiệu vào trong lõi của Traveling Cable (cáp động dẹt của thang máy) ngay từ giai đoạn lắp đặt thang, hoặc sử dụng dòng cáp mạng chuyên dụng có lõi thép chịu lực kèm lớp bọc chống nhiễu STP (Shielded Twisted Pair) để triệt tiêu nhiễu điện từ phát ra từ dòng điện cao áp chạy song song.
• Giải pháp không dây (Wireless): Hiện nay, nhiều tòa nhà ưu tiên sử dụng bộ thu phát WiFi Point-to-Point chuyên dụng đặt ở đáy hố pít hoặc đỉnh hố thang để bắn tín hiệu không dây trực tiếp lên cabin, loại bỏ hoàn toàn rủi ro đứt cáp động.

4. Giải pháp tản nhiệt trong không gian kín cabin

Nhiệt độ là kẻ thù số một của tuổi thọ màn hình tinh thể lỏng. Màn hình hoạt động liên tục trong không gian cabin kín, lại bị áp sát vào vách inox (vốn có thể hấp nhiệt từ hố thang) sẽ tạo ra hiện tượng “lò nhiệt” cục bộ.

4.1. Thiết kế khe thoát khí và lưu thông đối lưu

Khi ốp màn hình vào vách cabin, không được bịt kín bốn cạnh bao quanh. Khung bảo vệ bên ngoài (Housing) phải được dập các lỗ thoáng khí (louvers) ở cạnh dưới (để hút khí mát) và cạnh trên (để đẩy khí nóng ra ngoài theo nguyên lý đối lưu tự nhiên). Khoảng cách tối thiểu giữa mặt sau của màn hình LCD và vách inox cabin phải đạt từ 1.5cm – 2cm.

4.2. Tích hợp quạt tản nhiệt thông minh (Smart Cooling Fan)

Với các màn hình hoạt động với độ sáng cao (> 500 nits) để phát quảng cáo, việc trang bị quạt tản nhiệt cưỡng bức là bắt buộc. Hệ thống nên sử dụng loại quạt gắn vòng bi (Ball Bearing Fan) có tuổi thọ cao, độ ồn thấp (< 30dB) để không gây khó chịu cho hành khách trong cabin hẹp. Quạt nên được điều khiển bằng một rơ-le nhiệt độ (Thermostat), tự động kích hoạt khi nhiệt độ bên trong khung vượt quá 45°C.

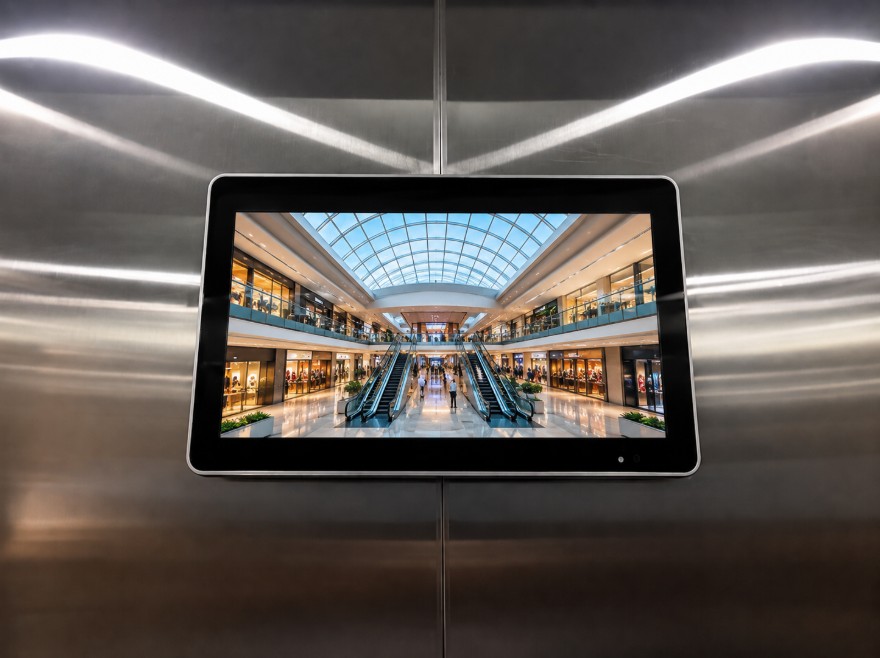

5. Bảo mật thiết bị và an toàn phòng chống cháy nổ

Thang máy là nơi công cộng có mật độ lưu thông cao, không loại trừ trường hợp thiết bị chịu tác động tiêu cực cố ý hoặc vô ý từ con người.

5.1. Mặt kính cường lực bảo vệ (Anti-vandalism Glass)

Màn hình LCD lắp trong cabin thang máy bắt buộc phải tích hợp lớp kính cường lực IK08 hoặc IK09 có độ dày tối thiểu 3mm – 4mm ở mặt trước. Lớp kính này có nhiệm vụ bảo vệ tấm nền Panel mong manh bên trong khỏi các va đập mạnh do hành khách mang vác vật cồng kềnh, cào xước, hoặc các hành vi phá hoại (vandalism). Để đảm bảo màn hình luôn sạch sẽ và duy trì tính thẩm mỹ, việc vệ sinh định kỳ cũng rất quan trọng. Bạn có thể tham khảo cách vệ sinh đúng cách tại Vệ sinh màn hình LED – cách thực hiện và lưu ý.

5.2. Khóa an toàn chống mất cắp dữ liệu và phần cứng

Khung cơ khí bảo vệ bên ngoài phải có hệ thống khóa chốt an toàn chuyên dụng (Cam lock), chỉ có kỹ thuật viên giữ chìa mới có thể mở ra để bảo trì. Các cổng kết nối nhạy cảm như USB, khe cắm thẻ nhớ SD, cổng HDMI, cổng LAN phải được giấu kín hoàn toàn phía sau lớp vỏ thép, ngăn chặn tuyệt đối việc kẻ gian cắm thiết bị lạ để thay đổi nội dung hiển thị hoặc đánh cắp thiết bị.

5.3. Sử dụng vật liệu chống cháy tiêu chuẩn

Cabin thang máy là khu vực kiểm soát cháy nổ cực kỳ nghiêm ngặt của mọi tòa nhà. Khung housing bảo vệ màn hình phải làm bằng hợp kim nhôm hoặc thép sơn tĩnh điện. Các dây dẫn điện nội bộ phải là loại chống cháy, chịu nhiệt cao (tiêu chuẩn chuẩn UL94-V0), không sinh khói độc khi gặp sự cố chập điện.

6. Bảng tóm tắt: Tiêu chuẩn kỹ thuật LCD cabin thang máy và thực tế thi công

Hạng mục kiểm tra	Tiêu chuẩn kỹ thuật khuyến nghị	Rủi ro nếu làm sai
Loại Panel LCD	Industrial Grade (Vận hành 24/7 hoặc 16/7)	Màn hình dân dụng bị sọc, lưu ảnh (Burn-in) sau 6 tháng.
Độ sáng (Brightness)	350 nits – 500 nits (Có cảm biến tự động)	Quá tối khó nhìn hoặc quá sáng gây chói mắt, lãng phí điện.
Khung giá treo	Thép dập nguội chống rỉ > 1.5mm, có chốt khóa	Rung lắc gây lỏng mạch, nguy cơ rơi rớt mất an toàn.
Cáp truyền tín hiệu	Cáp STP bọc chống nhiễu hoặc bộ phát không dây P2P	Hình ảnh bị gợn sóng, mất tín hiệu, sọc nhiễu màn hình.
Kính bảo vệ	Kính cường lực Tempered Glass dày ≥ 3mm	Nứt vỡ Panel khi có va chạm vật lý từ hành lý của khách.

7. Quy trình bảo trì, dưỡng máy định kỳ chuẩn chuyên gia

Một hệ thống LCD thang máy dù được lắp đặt hoàn hảo đến đâu cũng sẽ xuống cấp nhanh chóng nếu thiếu đi bàn tay bảo dưỡng định kỳ.

• Vệ sinh hút bụi hệ thống thông gió (3 tháng/lần): Bụi mịn từ quần áo hành khách và hố thang máy rất dễ bám vào khe tản nhiệt. Sử dụng máy hút bụi cầm tay và cọ mềm để làm sạch, đảm bảo hiệu suất giải nhiệt của quạt hoạt động ổn định.
• Kiểm tra độ siết của ốc vít định vị (6 tháng/lần): Rung động cơ học kéo dài có thể làm nới lỏng các con ốc liên kết. Kỹ thuật viên cần siết lại toàn bộ hệ thống vít ngàm và vít khung cố định.
• Đo đạc lại dòng điện và nhiệt độ vận hành (6 tháng/lần): Sử dụng đồng hồ đo ampe và súng đo nhiệt độ hồng ngoại để kiểm tra xem bo nguồn có bị quá nhiệt (trên 60°C) hay dòng điện đầu vào có bị trồi sụt bất thường hay không để có phương án thay thế adapter chủ động.

Kết luận

Lắp đặt màn hình LCD trong cabin thang máy không đơn thuần là việc treo một thiết bị hiển thị lên vách tường, mà đó là một quy trình kỹ thuật đòi hỏi sự kết hợp chặt chẽ giữa hiểu biết cơ học thang máy, kỹ thuật điện tử chống nhiễu và giải pháp tản nhiệt không gian hẹp. Việc tuân thủ nghiêm ngặt các lưu ý về gia cố chống rung, lọc nguồn xung điện, đi dây chống nhiễu và bảo mật thiết bị không chỉ giúp kéo dài tuổi thọ của hệ thống LCD lên mức tối đa (trên 50.000 giờ) mà còn bảo vệ an toàn vận hành cho toàn bộ hệ thống thang máy tòa nhà.
