Bạn đang sử dụng màn hình LED và bỗng nhiên xuất hiện những đường sọc ngang chạy dài trên bề mặt hiển thị? Đây không chỉ là một sự cố gây khó chịu về mặt thị giác, mà còn có thể là dấu hiệu của nhiều vấn đề kỹ thuật khác nhau, từ đơn giản đến phức tạp. Bài viết sẽ phân tích chi tiết các nguyên nhân phổ biến nhất, từ phần cứng đến phần mềm, đồng thời cung cấp các bước kiểm tra và giải pháp khắc phục cho từng trường hợp.
Mục lục

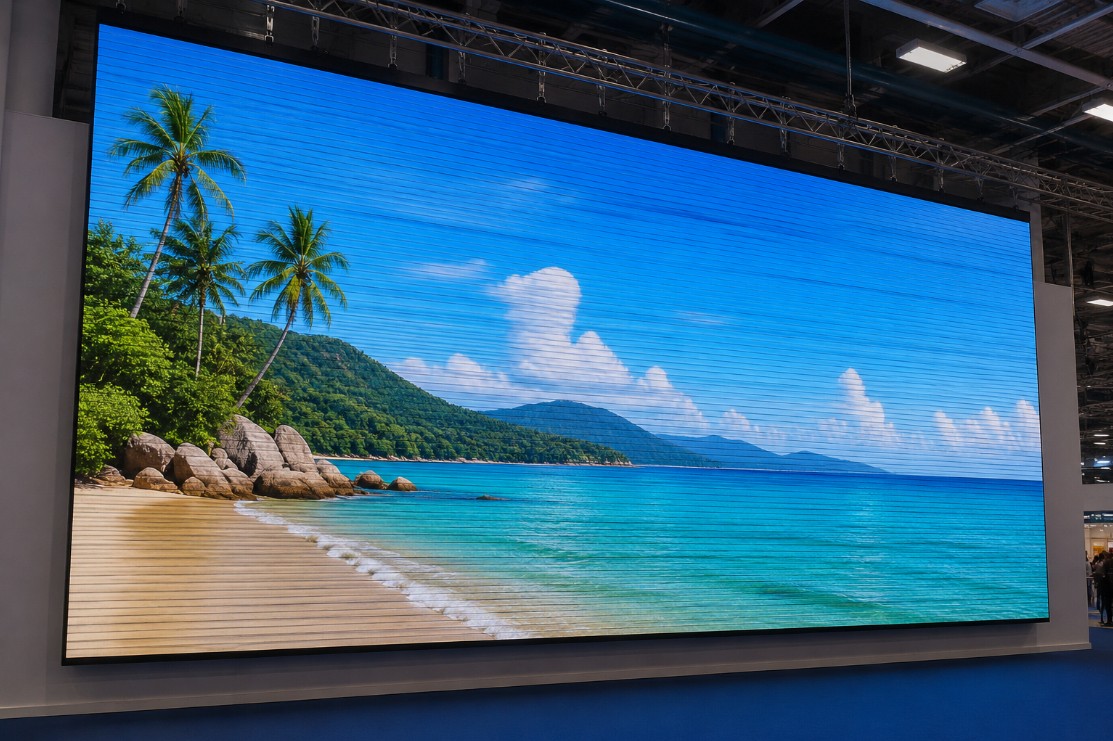

Hiện tượng sọc ngang là gì?
Sọc ngang trên màn hình LED là những đường thẳng hoặc dải màu chạy theo chiều ngang (từ trái sang phải hoặc ngược lại) trên bề mặt hiển thị. Chúng có thể có màu đen, trắng, hoặc các màu sắc khác, và có thể xuất hiện cố định hoặc di chuyển.
Có hai loại sọc ngang chính: sọc toàn màn hình (ảnh hưởng đến toàn bộ chiều rộng) và sọc cục bộ (chỉ xuất hiện trên một số module hoặc một phần của màn hình). Sọc cũng có thể là sọc mảnh, sọc dày, hoặc có dạng nhiễu (flickering).
Về bản chất kỹ thuật, sọc ngang thường phản ánh sự gián đoạn trong quá trình truyền tín hiệu hoặc điều khiển quét dòng (scanning) của màn hình LED. Điều này có thể liên quan đến phần cứng, kết nối, hoặc các vấn đề về xử lý tín hiệu.
Nguyên nhân hàng đầu gây ra sọc ngang
Dưới đây là bảng tổng hợp các nguyên nhân phổ biến nhất khiến màn hình LED xuất hiện sọc ngang, được phân loại theo tính chất và mức độ ảnh hưởng.
| Nguyên nhân | Mô tả | Mức độ phổ biến |
|---|---|---|
| Kết nối cáp tín hiệu lỏng hoặc hỏng | Cáp HDMI, DVI, hoặc cáp ribbon kết nối giữa bộ điều khiển và màn hình bị lỏng, đứt hoặc oxy hóa | Rất phổ biến |
| Lỗi driver IC trên module LED | Các IC điều khiển quét dòng và cột trên module bị hỏng hoặc quá nhiệt | Phổ biến |
| Nhiễu tín hiệu từ nguồn điện hoặc môi trường | Nhiễu điện từ (EMI) hoặc nguồn điện không ổn định gây méo tín hiệu | Khá phổ biến |
| Vấn đề với bộ nhận tín hiệu (receiver card) | Card thu tín hiệu trên màn hình gặp lỗi phần cứng hoặc firmware | Trung bình |
| Lỗi nguồn điện (power supply) cho module | Nguồn cấp cho một hoặc nhiều module bị sụt áp, dao động | Trung bình |
| Firmware hoặc phần mềm điều khiển lỗi | Cài đặt sai thông số quét, gamma, hoặc xung đột phần mềm | Trung bình |
| Hỏng chip LED trên module | Các bóng LED riêng lẻ bị chết hoặc hoạt động không ổn định | Ít phổ biến |
| Vấn đề về nhiệt độ và độ ẩm | Môi trường quá nóng hoặc ẩm làm ảnh hưởng đến các linh kiện điện tử | Ít phổ biến |
Mỗi nguyên nhân đều có dấu hiệu nhận biết và cách xử lý khác nhau. Việc xác định chính xác nguyên nhân sẽ giúp bạn tiết kiệm thời gian và chi phí sửa chữa.

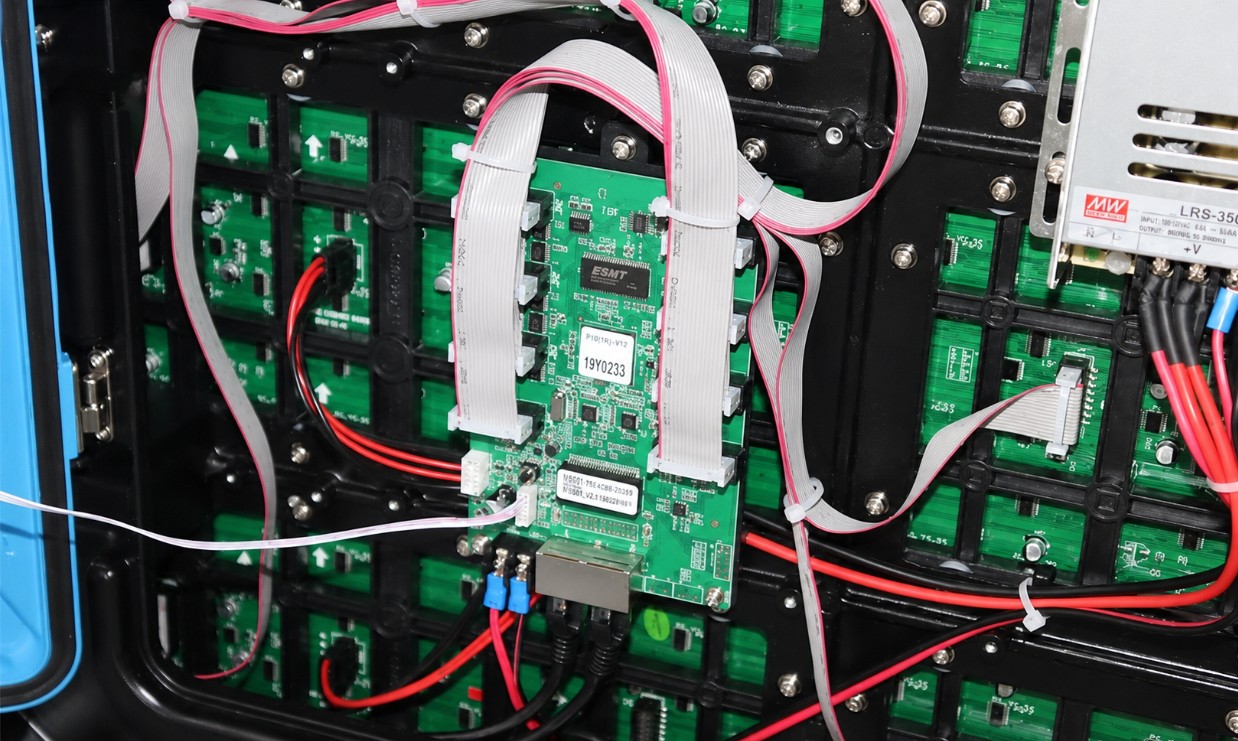

Kiểm tra kết nối cáp và tín hiệu
Bước đầu tiên khi phát hiện sọc ngang là kiểm tra các kết nối vật lý. Hãy tắt nguồn màn hình và thiết bị phát, sau đó kiểm tra tất cả các đầu cáp tín hiệu (HDMI, DisplayPort, DVI, hoặc cáp mạng đối với màn hình LED kết nối mạng).
Đảm bảo cáp được cắm chặt, không bị lỏng hoặc gãy chân cắm. Bạn có thể thử rút ra và cắm lại, hoặc đổi sang một cổng khác trên thiết bị phát hoặc màn hình để loại trừ khả năng cổng bị hỏng.
Nếu sử dụng cáp dài hoặc cáp chất lượng kém, hãy thay thử bằng một cáp ngắn hơn, chất lượng cao hơn (có chuẩn chống nhiễu) để loại trừ khả năng suy hao tín hiệu. Đây là một nguyên nhân rất thường gặp.
Đối với các màn hình LED ghép nối (video wall), hãy kiểm tra cáp mạng (Ethernet) kết nối giữa các module và bộ điều khiển. Một cáp mạng bị đứt hoặc kết nối kém có thể gây sọc ngang trên cả một nhóm module.
Tìm hiểu: Lỗi màn hình LED bị nhòe màu
Lỗi Driver IC và Module LED
Driver IC là bộ phận chịu trách nhiệm điều khiển dòng điện và thời gian sáng cho từng hàng và cột LED trên module. Khi một hoặc nhiều driver IC bị hỏng, chúng có thể gây ra hiện tượng sọc ngang trên các hàng tương ứng.
Trong trường hợp này, sọc ngang thường xuất hiện trên một hoặc một vài module cụ thể, và có thể cố định hoặc nhấp nháy. Các module bị lỗi thường có màu sắc khác biệt so với các module khác.
Để xác định, bạn có thể chạy chức năng tự kiểm tra (self-test) của màn hình (nếu có) bằng cách tắt tín hiệu đầu vào và vào menu dịch vụ. Màn hình sẽ hiển thị các mẫu màu đỏ, xanh, xanh lá, xám… để phát hiện driver IC bị lỗi.
Nếu xác định là lỗi driver IC, bạn sẽ cần thay thế module LED mới. Một số màn hình LED cao cấp cho phép thay thế từng driver IC riêng lẻ, nhưng với hầu hết các màn hình, việc thay cả module sẽ an toàn và hiệu quả hơn.

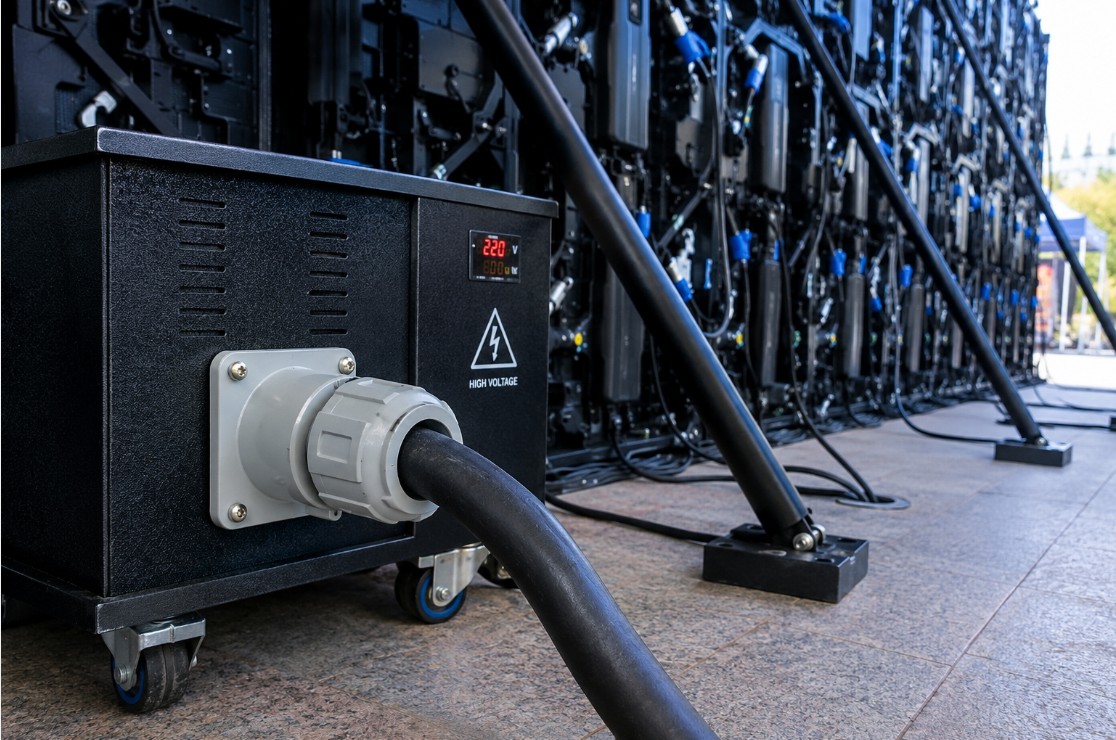

Vấn đề về nguồn điện và nhiễu
Nguồn điện cấp cho màn hình LED đóng vai trò quan trọng đối với sự ổn định của hình ảnh. Nếu nguồn điện bị sụt áp, dao động, hoặc gây nhiễu, tín hiệu điều khiển có thể bị méo, dẫn đến sọc ngang nhấp nháy hoặc di chuyển.
Bạn nên kiểm tra điện áp đầu ra của bộ nguồn bằng đồng hồ vạn năng, đảm bảo chúng nằm trong dải cho phép (thường là 5V DC hoặc 12V DC tùy loại). Nếu có bất kỳ sự dao động nào, cần thay thế bộ nguồn.
Nhiễu điện từ từ các thiết bị lân cận như động cơ, máy biến áp, hoặc đèn huỳnh quang cũng có thể ảnh hưởng đến tín hiệu. Hãy thử di chuyển màn hình đến một vị trí khác hoặc sử dụng bộ lọc nguồn để giảm nhiễu.
Ngoài ra, việc nối đất (grounding) cho hệ thống màn hình là rất quan trọng. Một hệ thống không được nối đất tốt có thể tích tụ điện tĩnh, gây sọc hoặc thậm chí hỏng linh kiện.
Tìm hiểu: Màn hình LED cần nguồn điện thế nào?
Lỗi phần mềm và cài đặt
Không phải lúc nào sọc ngang cũng do phần cứng. Đôi khi, các cài đặt phần mềm trên bộ điều khiển hoặc trên máy tính phát bị sai, dẫn đến xung đột trong việc quét dòng.
Hãy kiểm tra lại độ phân giải và tần số quét mà bạn đang cài đặt cho màn hình. Nếu chúng không khớp với thông số kỹ thuật của màn hình, có thể gây ra hiện tượng sọc hoặc méo hình.
Đối với các màn hình LED chuyên dụng, hãy kiểm tra phần mềm điều khiển (ví dụ Novastar, Colorlight). Đôi khi, việc cập nhật firmware hoặc tải lại cấu hình gốc (factory reset) có thể khắc phục các lỗi phần mềm gây sọc.
Ngoài ra, hãy thử kết nối màn hình với một thiết bị phát khác (ví dụ laptop khác) để xác định xem lỗi nằm ở màn hình hay ở thiết bị phát. Nếu lỗi biến mất, vấn đề nằm ở card đồ họa hoặc cài đặt của máy tính.

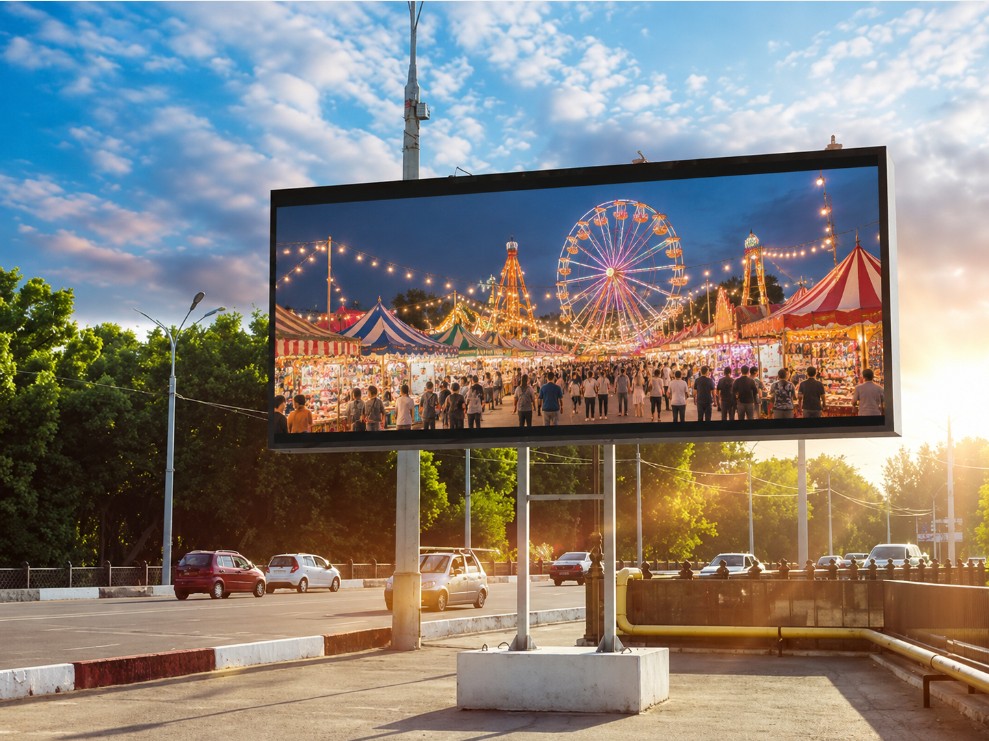

Các yếu tố môi trường và bảo trì
Môi trường lắp đặt màn hình LED có thể ảnh hưởng đến khả năng hoạt động của nó. Nhiệt độ quá cao (>45°C) có thể làm giảm tuổi thọ driver IC và gây ra các lỗi hiển thị, bao gồm sọc ngang.
Độ ẩm cao cũng có thể gây oxy hóa các điểm tiếp xúc, làm tăng điện trở tiếp xúc và gây nhiễu tín hiệu. Đặc biệt, các màn hình ngoài trời cần phải có lớp phủ chống ẩm và hệ thống thông gió tốt.
Bụi bẩn tích tụ trên các bề mặt module và trong các khe cắm cáp có thể cản trở kết nối và gây ra hiện tượng sọc. Vì vậy, việc vệ sinh màn hình định kỳ bằng khí nén hoặc máy hút bụi chuyên dụng là cần thiết.
Cuối cùng, hãy kiểm tra xem màn hình có bị va đập hoặc rung động mạnh trong quá trình vận chuyển hoặc lắp đặt không. Những tác động cơ học có thể làm lỏng các kết nối hoặc hỏng linh kiện bên trong.
Tìm hiểu thêm: Sự khác biệt giữa màn hình LED cho thuê và màn hình LED cố định
Các bước chẩn đoán và khắc phục nâng cao
Nếu bạn đã kiểm tra các nguyên nhân cơ bản mà vẫn chưa giải quyết được vấn đề, có thể bạn cần thực hiện các bước chẩn đoán chuyên sâu hơn.
Đối với màn hình LED ghép nối, hãy sử dụng phần mềm quản lý để kiểm tra trạng thái từng module. Phần mềm sẽ hiển thị các lỗi cụ thể (ví dụ: module mất kết nối, quá nhiệt, hoặc driver IC lỗi) và bạn có thể dễ dàng xác định module cần thay thế.
Nếu chỉ một vài module bị sọc, bạn có thể đổi chỗ module bị lỗi với một module khác hoạt động tốt. Nếu lỗi di chuyển theo module, thì chắc chắn đó là vấn đề của module đó. Nếu lỗi vẫn ở vị trí cũ, có thể đó là vấn đề về cáp hoặc bộ điều khiển.
Trong một số trường hợp, các module LED có thể được sửa chữa bằng cách hàn lại các mối hàn của driver IC hoặc thay thế các tụ điện bị phồng. Tuy nhiên, việc này đòi hỏi kỹ năng hàn và thiết bị chuyên dụng, nên chỉ nên thực hiện bởi kỹ thuật viên có kinh nghiệm.
