Module LED là gì?

Module LED là bộ phận trực tiếp tạo ra hình ảnh trên màn hình LED. Mỗi module chứa hệ thống bóng LED, mạch điều khiển và các đầu kết nối nguồn, tín hiệu. Khi nhiều module được ghép lại theo hàng và cột, chúng tạo thành bề mặt hiển thị lớn sử dụng trong phòng họp, hội trường, sân khấu, trung tâm thương mại, biển quảng cáo ngoài trời và nhiều không gian khác.

Chất lượng module ảnh hưởng trực tiếp đến độ sáng, độ đồng đều màu sắc, độ phân giải, khả năng vận hành ổn định và tuổi thọ của màn hình. Vì vậy, khi lựa chọn hoặc đánh giá một hệ thống LED, cần hiểu rõ module LED là gì, cấu tạo ra sao và những thông số nào thực sự quan trọng.

1. Module LED là gì?

Module LED là một bảng mạch hiển thị dạng vuông hoặc chữ nhật, trên bề mặt bố trí các điểm ảnh LED theo một khoảng cách xác định. Đây là đơn vị hiển thị cơ bản, có thể tháo lắp và thay thế độc lập trong một màn hình LED cỡ lớn.

Mỗi điểm ảnh đảm nhiệm việc phát sáng và tái tạo một phần nhỏ của hình ảnh. Hệ thống điều khiển đồng bộ hàng nghìn hoặc hàng triệu điểm ảnh để tạo thành nội dung hoàn chỉnh gồm hình ảnh, video, chữ viết và hiệu ứng chuyển động.

Khác với màn hình LCD thường có kích thước cố định, màn hình LED có thể mở rộng bằng cách ghép nhiều module. Nhờ đó, hệ thống có thể thiết kế theo nhiều kích thước, tỷ lệ và hình dạng khác nhau.

Module không hoạt động độc lập mà cần kết nối với bộ nguồn, card nhận tín hiệu, bộ xử lý hình ảnh, dây cáp và hệ thống điều khiển. Các module thường được gắn lên cabinet hoặc khung kết cấu để tạo thành màn hình hoàn chỉnh.

2. Cấu tạo của module LED

Mặc dù có nhiều loại module khác nhau, cấu tạo cơ bản thường gồm bóng LED, PCB, IC điều khiển, mặt nạ, khung module và các cổng kết nối.

Bóng LED: Đây là thành phần trực tiếp phát sáng. Với module full color, mỗi điểm ảnh sử dụng các thành phần màu đỏ, xanh lá và xanh dương để phối hợp tạo ra nhiều sắc độ màu khác nhau. Chất lượng bóng LED ảnh hưởng lớn đến độ sáng, độ tương phản, độ ổn định màu và tuổi thọ màn hình.

Bảng mạch PCB: PCB có nhiệm vụ cố định bóng LED và kết nối các linh kiện điện tử. Chất lượng bảng mạch ảnh hưởng đến khả năng truyền điện, tín hiệu, tản nhiệt và độ ổn định lâu dài của module.

IC điều khiển: IC điều khiển trạng thái bật, tắt và cường độ sáng của từng nhóm bóng LED. Linh kiện này có ảnh hưởng trực tiếp đến thang độ xám, tốc độ làm mới và khả năng hiển thị hình ảnh khi quay bằng camera. Có thể xem thêm bài phân biệt chip phát sáng LED và chip điều khiển Driver IC để hiểu rõ vai trò của hai thành phần này.

Mặt nạ module: Là lớp bảo vệ phía trước, thường có màu đen để tăng độ tương phản và hạn chế ánh sáng môi trường phản xạ lên bề mặt màn hình. Thiết kế mặt nạ cũng ảnh hưởng đến góc nhìn và độ đồng đều giữa các điểm ảnh.

Khung hoặc đáy module: Giữ cố định PCB và tạo liên kết giữa module với cabinet hoặc khung màn hình. Độ chính xác của phần khung ảnh hưởng trực tiếp đến độ phẳng và khe ghép trên bề mặt hiển thị.

Cổng nguồn và cổng tín hiệu: Cổng nguồn cấp điện cho module, còn cổng tín hiệu nhận dữ liệu từ card điều khiển. Đầu nối lỏng hoặc tiếp xúc kém có thể gây mất hình, sai màu hoặc nhấp nháy.

3. Module LED hoạt động như thế nào?

Nội dung từ máy tính, đầu phát hoặc nguồn tín hiệu trước tiên được đưa vào bộ xử lý hình ảnh. Thiết bị này xử lý độ phân giải, tỷ lệ khung hình và định dạng tín hiệu sao cho phù hợp với cấu hình màn hình.

Dữ liệu tiếp tục được chuyển đến card phát, sau đó phân phối tới các card nhận trong từng cabinet. Card nhận chia dữ liệu tới các module, còn IC trên module điều khiển các điểm ảnh phát sáng theo nội dung tương ứng.

Quá trình được thực hiện liên tục ở tốc độ cao nên mắt người cảm nhận được hình ảnh chuyển động liền mạch. Chất lượng cuối cùng không chỉ phụ thuộc vào module mà còn liên quan đến card điều khiển, bộ xử lý, nguồn điện và cấu hình hệ thống.

4. Các loại module LED phổ biến

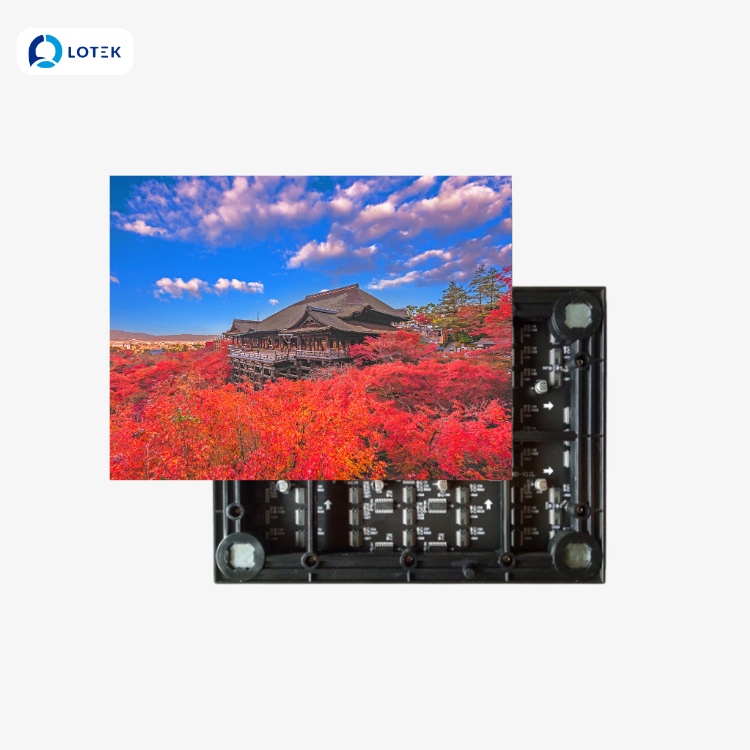

Module LED trong nhà: Được thiết kế cho môi trường ít chịu tác động của nước, bụi và ánh nắng trực tiếp. Loại này thường có pixel pitch nhỏ, độ sáng vừa phải và khả năng hiển thị chi tiết tốt ở khoảng cách gần. Các dòng phổ biến gồm P1.25, P1.5, P1.86, P2, P2.5, P3 và P4.

Module LED ngoài trời: Có độ sáng cao hơn và được tăng cường khả năng chống nước, chống bụi, chịu nhiệt và tia UV. Các dòng P3, P4, P5, P6, P8 và P10 thường được sử dụng cho biển quảng cáo, mặt tiền, sân vận động hoặc không gian công cộng.

Module LED dẻo: Sử dụng PCB mềm, có thể uốn theo bán kính nhất định để tạo màn hình hình trụ, vòng cung, góc bo hoặc các bề mặt phi tiêu chuẩn. Khâu lắp đặt loại module này yêu cầu độ chính xác cao để giữ khoảng cách điểm ảnh và độ phẳng tương đối ổn định.

Module bảo trì phía trước: Có thể tháo trực tiếp từ mặt hiển thị bằng nam châm hoặc dụng cụ chuyên dụng. Đây là giải pháp phù hợp với màn hình sát tường hoặc không có hành lang kỹ thuật phía sau. Nếu đang cân nhắc phương án này, có thể tham khảo thêm về màn hình LED bảo trì phía trước.

Module đơn màu và ba màu: Chủ yếu dùng cho bảng chữ chạy, bảng giá, bảng thông báo và các hệ thống không yêu cầu hiển thị hình ảnh full color.

5. Các thông số kỹ thuật quan trọng của module LED

Khi lựa chọn module, không nên chỉ nhìn vào kích thước hoặc ký hiệu P. Một module phù hợp cần được đánh giá đồng thời về khoảng cách điểm ảnh, độ phân giải, độ sáng, tốc độ làm mới, kiểu quét và khả năng tương thích với hệ thống.

Pixel pitch: Ký hiệu P thể hiện khoảng cách tính bằng milimét giữa tâm hai điểm ảnh liền kề. Ví dụ P2 có khoảng cách điểm ảnh khoảng 2 mm, còn P5 là khoảng 5 mm.

P càng nhỏ thì số điểm ảnh trên cùng một diện tích càng lớn, giúp màn hình hiển thị chi tiết hơn ở khoảng cách gần. Tuy nhiên, chi phí trên mỗi mét vuông cũng thường cao hơn. Để hiểu kỹ mối liên hệ này, có thể xem thêm bài về mật độ điểm ảnh của màn hình LED.

Kích thước module: Một số kích thước thường gặp gồm 320 x 160 mm, 256 x 128 mm, 250 x 250 mm và 192 x 192 mm. Kích thước module ảnh hưởng đến cách bố trí cabinet, số lượng module và độ phân giải tổng thể. Bạn có thể tham khảo thêm các kích thước module màn hình LED phổ biến để hình dung rõ hơn.

Hai module có cùng kích thước vật lý chưa chắc có thể thay thế cho nhau. Cần kiểm tra đồng thời pixel pitch, độ phân giải, kiểu quét, loại IC, điện áp và chuẩn chân cắm.

Thông số	Ý nghĩa	Điểm cần lưu ý
Pixel pitch	Khoảng cách giữa hai điểm ảnh	Chọn theo khoảng cách quan sát và độ phân giải cần thiết
Độ phân giải module	Số điểm ảnh ngang x dọc	Dùng để tính độ phân giải tổng thể của màn hình
Độ sáng	Khả năng phát sáng	Module ngoài trời thường cần độ sáng cao hơn
Tốc độ làm mới	Tần suất hình ảnh được cập nhật	Thông số cao giúp hạn chế sọc và nhấp nháy khi quay phim
Kiểu quét	Phương thức điều khiển các hàng điểm ảnh	Ảnh hưởng đến độ sáng, tải dữ liệu và chất lượng hiển thị
Thang độ xám	Khả năng thể hiện các mức sáng tối	Thang xám tốt giúp chuyển màu mượt và giữ chi tiết vùng tối
Điện áp, công suất	Nhu cầu cấp điện của module	Phải phù hợp với bộ nguồn và phương án phân phối điện

Trong thực tế, lựa chọn P cần dựa trên khoảng cách xem và không gian sử dụng thay vì mặc định P càng nhỏ càng tốt. Ví dụ, các dòng màn hình LED P2 trong nhà thường phù hợp với những không gian cần quan sát ở khoảng cách tương đối gần như phòng họp, hội trường hoặc khu vực trình chiếu nội bộ.

6. Cách đánh giá chất lượng module LED

Không nên đánh giá module chỉ bằng việc nhìn độ sáng khi mới bật. Cần kiểm tra đồng thời độ phẳng, màu sắc, khả năng hiển thị ở mức sáng thấp và tính ổn định khi hoạt động trong thời gian dài.

• Kiểm tra bề mặt: Bóng LED cần thẳng hàng, mặt nạ không cong và các module không tạo khe ghép bất thường.
• Kiểm tra màu đơn sắc: Hiển thị lần lượt đỏ, xanh lá, xanh dương, trắng và đen để phát hiện điểm chết hoặc sai màu.
• Kiểm tra thang xám: Quan sát vùng chuyển từ tối sang sáng để đánh giá khả năng tái tạo chi tiết.
• Kiểm tra bằng camera: Quay màn hình ở nhiều tốc độ khung hình để phát hiện sọc quét hoặc nhấp nháy.
• Kiểm tra nhiệt độ: Cho module hoạt động đủ lâu để phát hiện khu vực nóng bất thường tại PCB, IC hoặc nguồn.
• Kiểm tra đầu nối: Cổng nguồn và tín hiệu phải chắc chắn, không cháy sém, lỏng hoặc biến dạng.

Các module trên cùng một màn hình nên ưu tiên cùng lô sản xuất hoặc đã được cân chỉnh màu. Module khác lô có thể có đặc tính quang học khác nhau, khiến màn hình xuất hiện mảng màu dù thông số kỹ thuật tương đương.

7. Những lỗi thường gặp và khả năng thay thế module

Điểm chết: Một hoặc nhiều bóng LED không sáng do bóng hỏng, lỗi mối hàn, va đập hoặc lỗi đường mạch.

Sai màu: Có thể liên quan đến cáp tín hiệu, IC điều khiển, cấu hình quét hoặc mất một kênh màu.

Mất hình một phần: Thường cần kiểm tra cáp dẹt, cổng tín hiệu, IC hàng/cột và card nhận trước khi kết luận module đã hỏng.

Ẩm và oxy hóa: Module ngoài trời có nguy cơ nước xâm nhập, oxy hóa chân linh kiện hoặc bong lớp chống nước nếu quá trình lắp đặt và bảo trì không đảm bảo.

Khi cần thay thế, nên ưu tiên đúng mã module và cùng lô sản xuất. Module có cùng kích thước nhưng khác bóng LED, IC, kiểu quét hoặc chuẩn chân cắm vẫn có thể không hoạt động đúng.

Nếu không còn module cùng lô, kỹ thuật viên có thể phải cân chỉnh lại độ sáng, màu sắc hoặc thay một vùng module để giảm chênh lệch. Vì vậy, với các công trình lớn, dự phòng một lượng module ngay từ thời điểm lắp đặt là phương án nên được tính đến.

8. Lưu ý khi sử dụng và bảo quản module LED

• Tránh va đập hoặc tác động lực trực tiếp lên bề mặt module, đặc biệt với các dòng pixel pitch nhỏ.
• Không tự ý cắm hoặc rút cáp nguồn khi hệ thống đang hoạt động.
• Giữ khu vực phía sau màn hình khô ráo, thông thoáng và hạn chế độ ẩm cao.
• Vệ sinh bằng dụng cụ mềm, tránh hóa chất ăn mòn và không phun nước trực tiếp lên module.
• Kiểm tra định kỳ dây nguồn, cáp tín hiệu, vít cố định và nhiệt độ vận hành.
• Module lưu kho nên được bảo quản bằng bao bì chống tĩnh điện và tránh môi trường ẩm.

9. Module LED quyết định chất lượng màn hình như thế nào?

Module LED là một trong những bộ phận ảnh hưởng trực tiếp nhất đến chất lượng hình ảnh mà người xem cảm nhận. Độ nét, độ sáng, màu sắc, độ tương phản, góc nhìn và độ đồng đều đều liên quan đến thiết kế cũng như linh kiện bên trong module.

Tuy nhiên, module tốt không đồng nghĩa toàn bộ màn hình sẽ tốt. Một hệ thống ổn định còn cần bộ nguồn đủ tải, card điều khiển phù hợp, kết cấu chắc chắn, hệ thống điện an toàn và cấu hình chính xác.

Do đó, khi lựa chọn module LED cần xem xét đồng thời môi trường lắp đặt, khoảng cách quan sát, kích thước màn hình, loại nội dung và ngân sách. Module trong nhà không thể thay thế trực tiếp cho module ngoài trời; tương tự, pixel pitch quá nhỏ cũng chưa chắc mang lại hiệu quả nếu người xem đứng ở khoảng cách xa.

Kết luận: Module LED là đơn vị hiển thị cơ bản tạo nên màn hình LED cỡ lớn. Việc lựa chọn đúng loại module, pixel pitch, độ sáng, tốc độ làm mới, kiểu quét và linh kiện phù hợp sẽ giúp hệ thống đạt chất lượng hình ảnh tốt, vận hành ổn định và giảm chi phí sửa chữa về lâu dài.
